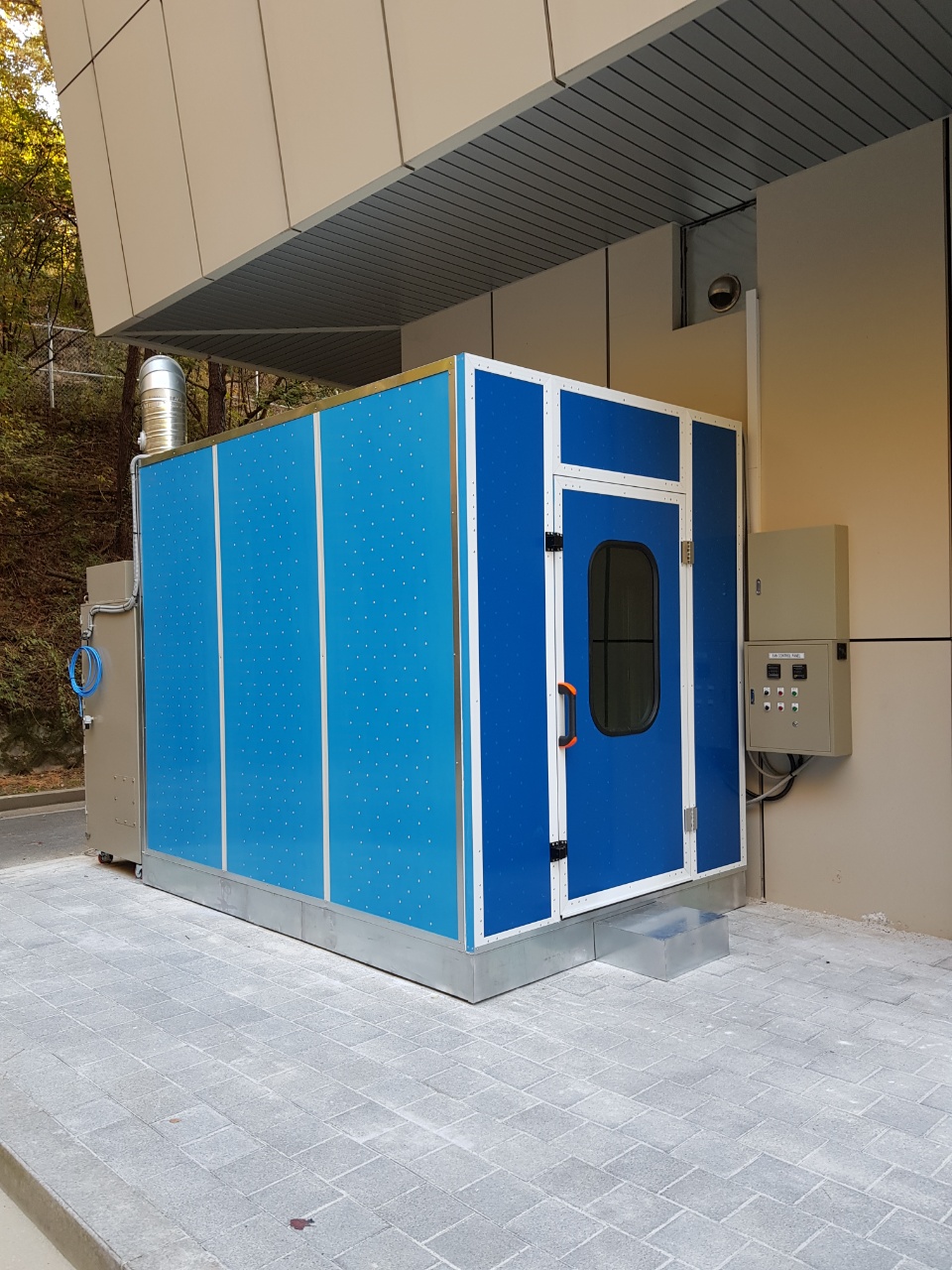

3D프린터 업체 미니 파샬형 도장부스 설치 사례
1인 작업과 소형 부품 도장에 맞춰 설치 면적을 줄이고
작업 동선과 배기 흐름을 함께 고려한 미니 파샬형 도장부스
이번 현장은 3D프린터 업체의 실내 작업 공간에 미니 사이즈의 파샬형 도장부스를 설치한 사례입니다. 일반적인 소형 도장부스보다도 작은 규모로 구성해 작업장 면적을 과도하게 차지하지 않으면서, 1인이 간단한 도장 작업이나 소형 부품 도장을 진행할 수 있도록 설계했습니다.
니어스는 맞춤형 도장부스 설계·제작·설치를 바탕으로, 도장부스 크기만 줄이는 방식이 아니라 실제 작업물 크기와 도장 방향, 작업자의 위치와 움직임까지 함께 검토해 현장에 맞는 내부 공간을 구성했습니다.
미니 도장부스 설계의 출발점
작은 설비일수록 공간을 아끼는 것과 실제 작업성을 동시에 잡는 것이 중요합니다.
소형 부품 도장
설치 면적 최소화
배기 흐름 확보
미니 파샬형 도장부스는 작은 크기 안에 작업성을 제대로 담아야 합니다
설비가 작아질수록 작업물 크기와 작업자 위치를 더 세밀하게 확인해야 합니다
미니 도장부스는 단순히 외형 크기만 줄인다고 해서 현장에서 편하게 사용할 수 있는 것은 아닙니다. 내부 폭이 너무 좁으면 작업물이 회전하기 어렵고, 깊이가 부족하면 도장 방향에 따라 작업자의 자세가 불편해질 수 있습니다. 반대로 실제 작업물보다 지나치게 크게 만들면 소형 설비의 장점인 공간 활용성이 떨어집니다.
이번 현장은 1인이 사용하는 작업 환경을 기준으로 필요한 내부 작업 범위를 정하고, 소형 부품을 도장할 때 손과 팔의 움직임이 과도하게 제한되지 않도록 공간을 구성했습니다. 설치 면적은 작게 가져가되 실제 작업에 필요한 최소 공간은 확보하는 것이 핵심이었습니다.
1인 작업 기준 공간 배치
작업물 중심
소형 부품의 크기와 도장 방향을 기준으로 작업물이 놓이는 위치와 필요한 내부 폭·깊이를 검토합니다.
작업자 중심
작업자가 서는 위치와 손의 움직임, 출입 방향을 함께 확인해 좁은 공간에서도 작업이 끊기지 않도록 구성합니다.
소형 설비일수록 작업물과 도장 방향, 동선을 함께 보는 이유
같은 소형 부품이라도 어떤 방향에서 도장하는지에 따라 필요한 공간은 달라집니다
소형 부품은 크기가 작기 때문에 도장부스도 무조건 작아도 된다고 생각하기 쉽지만, 실제로는 도장 방향과 작업 방법이 더 중요할 수 있습니다. 한쪽 면만 칠하는 작업인지, 여러 방향에서 작업물을 돌려가며 도장하는지, 작업 중 작업물을 직접 들고 있는지 등에 따라 필요한 내부 공간이 달라집니다.
니어스는 이런 조건을 바탕으로 실제 작업 범위를 먼저 파악하고, 그에 맞춰 도장부스 내부 공간과 출입 방향을 조정합니다. 특히 이번처럼 1인 작업 중심의 현장에서는 작업자의 불필요한 이동을 줄이고, 도장 작업이 한 자리에서 자연스럽게 이어질 수 있도록 구성하는 것이 중요합니다.
미니 도장부스 설계 판단표
| 검토 항목 | 설계에 반영하는 내용 |
|---|---|
| 작업물 크기 | 소형 부품이 놓이거나 회전하는 범위를 기준으로 내부 작업 공간을 결정 |
| 도장 방향 | 정면·측면 등 실제 분사 방향을 고려해 작업자 위치와 깊이를 조정 |
| 작업 동선 | 1인이 출입하고 작업물을 넣고 빼는 흐름이 불편하지 않도록 출입 방향을 검토 |
| 설치 공간 | 기존 작업 장비와 통로를 방해하지 않도록 전체 크기와 위치를 조정 |
작은 도장부스라도 배기 흐름은 별도로 꼼꼼하게 검토해야 합니다
설비 크기가 작다고 해서 도장 과정에서 발생하는 분진과 냄새까지 적어지는 것은 아닙니다
도장 작업 중에는 작업물 크기와 관계없이 페인트 미스트와 냄새가 발생할 수 있기 때문에, 미니 도장부스에서도 배기 흐름은 중요한 설계 요소입니다. 작업 위치 주변에 오염 공기가 머무르지 않도록 공기 흐름을 정리하고, 작업장 내부로 확산되는 것을 줄일 수 있도록 배기시설 구성을 함께 검토해야 합니다.
이번 현장도 미니 사이즈 안에서 작업 공간과 배기 흐름이 충돌하지 않도록 설계 방향을 잡았습니다. 작은 설비일수록 내부 공간이 한정되어 있기 때문에 작업 위치와 배기 방향을 함께 검토하는 것이 중요합니다.
배기 흐름 체크 순서
작업자가 실제로 도장하는 위치와 분사 방향을 먼저 확인합니다.
도장 과정에서 발생한 미스트와 냄새가 작업자 쪽으로 되돌아오지 않도록 흐름을 살핍니다.
설치 위치와 외부 배출 경로를 고려해 배기시설 연결 방향을 검토합니다.
3D프린터 업체처럼 소형 부품 도장이 필요한 현장에서는 대형 설비보다 실제 작업 규모에 맞춘 미니 파샬형 도장부스가 공간 활용 측면에서 적합할 수 있습니다. 중요한 것은 크기를 줄이는 것이 아니라, 작은 크기 안에서도 작업성과 배기 흐름을 함께 확보하는 것입니다.
3D프린터 업체 미니 도장부스 FAQ
01. 일반 소형 도장부스보다 더 작은 미니 사이즈도 제작할 수 있나요?
작업물 크기와 작업 방식, 설치 공간을 확인한 뒤 현장에 맞는 크기로 검토할 수 있습니다.
단순히 크기를 줄이기보다 실제 작업에 필요한 최소 공간을 확보하는 것이 중요합니다.
02. 1인 작업용 도장부스는 어떤 점을 먼저 봐야 하나요?
작업자가 서는 위치와 작업물 크기, 도장 방향, 출입 동선을 먼저 확인해야 합니다.
좁은 공간에서도 팔과 손의 움직임이 지나치게 제한되지 않도록 내부 작업 범위를 검토합니다.
03. 소형 부품 도장에도 배기시설이 필요한가요?
도장 과정에서는 작업물 크기와 관계없이 미스트와 냄새가 발생할 수 있기 때문에 공기 흐름을 함께 검토하는 것이 중요합니다. 실제 구성은 작업 환경과 사용 조건을 바탕으로 결정합니다.
04. 기존 작업 장비가 많은 좁은 작업장에도 설치할 수 있나요?
현장 실측을 통해 기존 장비와 통로를 방해하지 않는 위치를 검토할 수 있습니다.
설치 면적뿐 아니라 작업자 이동과 유지관리 접근성도 함께 살피는 것이 좋습니다.
05. 소형 도장시설도 환경 인허가 검토가 필요한가요?
설비 규모와 운영 방식에 따라 배출시설과 방지시설 검토가 필요한 경우가 있습니다.
설치 전에는 현장 조건과 관련 기준을 함께 확인하는 것이 좋습니다.
니어스는 대행사가 아닌, 직접 설계·제작·설치하는 실행사 입니다.
도장부스 설계·제작·설치를 직접 수행하는 니어스
니어스는 대형 제조공장뿐 아니라 소규모 작업장과 1인 작업 환경까지 현장 조건에 맞춰 도장부스를 직접 설계·제작·설치하고 있습니다. 작업물 크기와 설치 공간이 작더라도 필요한 기능을 놓치지 않도록 현장별 맞춤 구성을 검토합니다.
3D프린터 업체나 소형 부품 제조업체처럼 제한된 면적 안에 도장 작업 공간이 필요한 경우에도 작업 방식에 맞는 미니 도장부스 구성을 상담할 수 있습니다.
