현장 설계 포인트

도장 공간과 건조 설비, 배기 경로와 제어 구성을 함께 계획했습니다.

반도체 펌프 도장공정에 맞춰 배기와 건조 설비를 함께 구성합니다

작업 위치에서 덕트·집진시설·제어반까지 연결해 검토

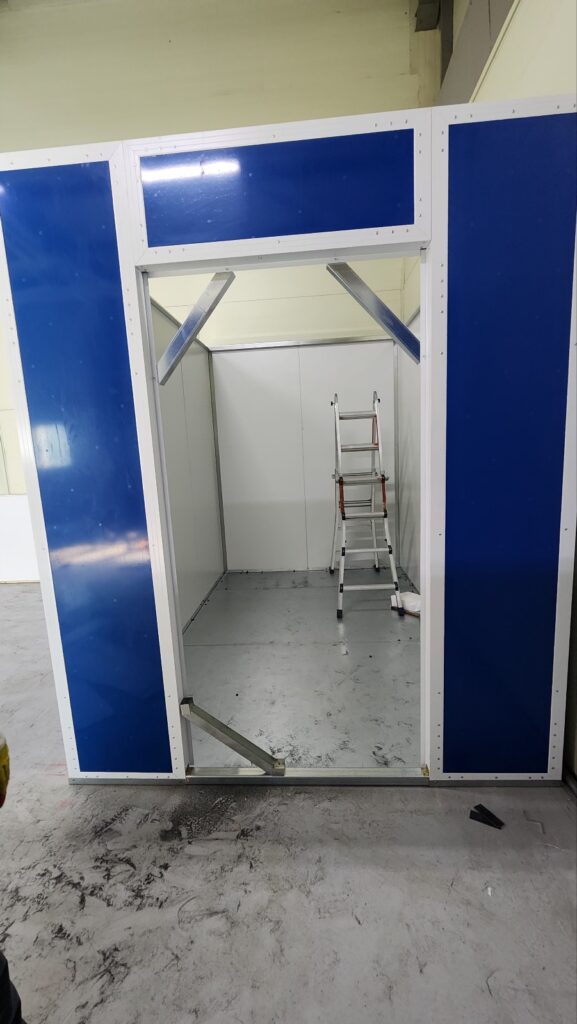

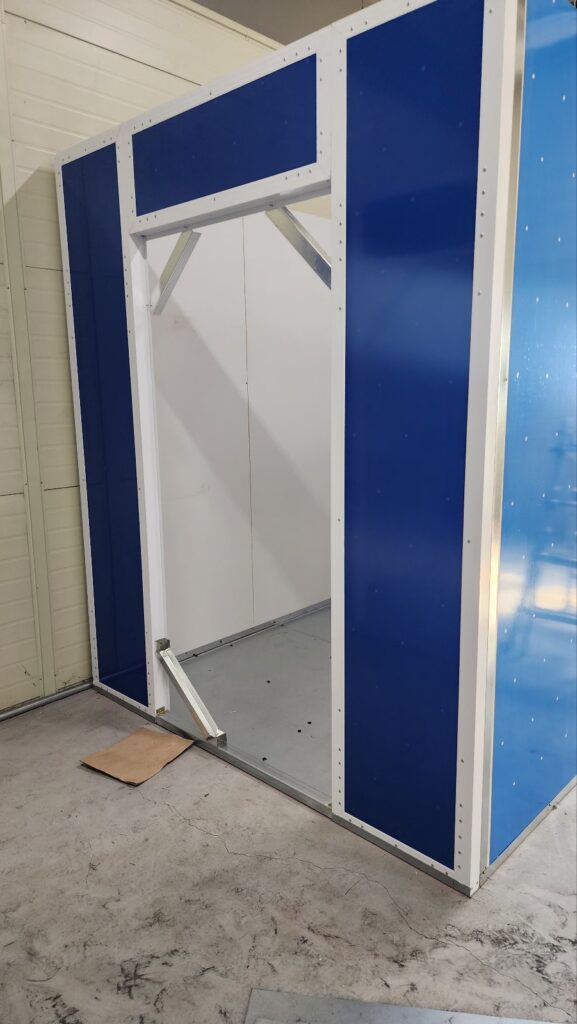

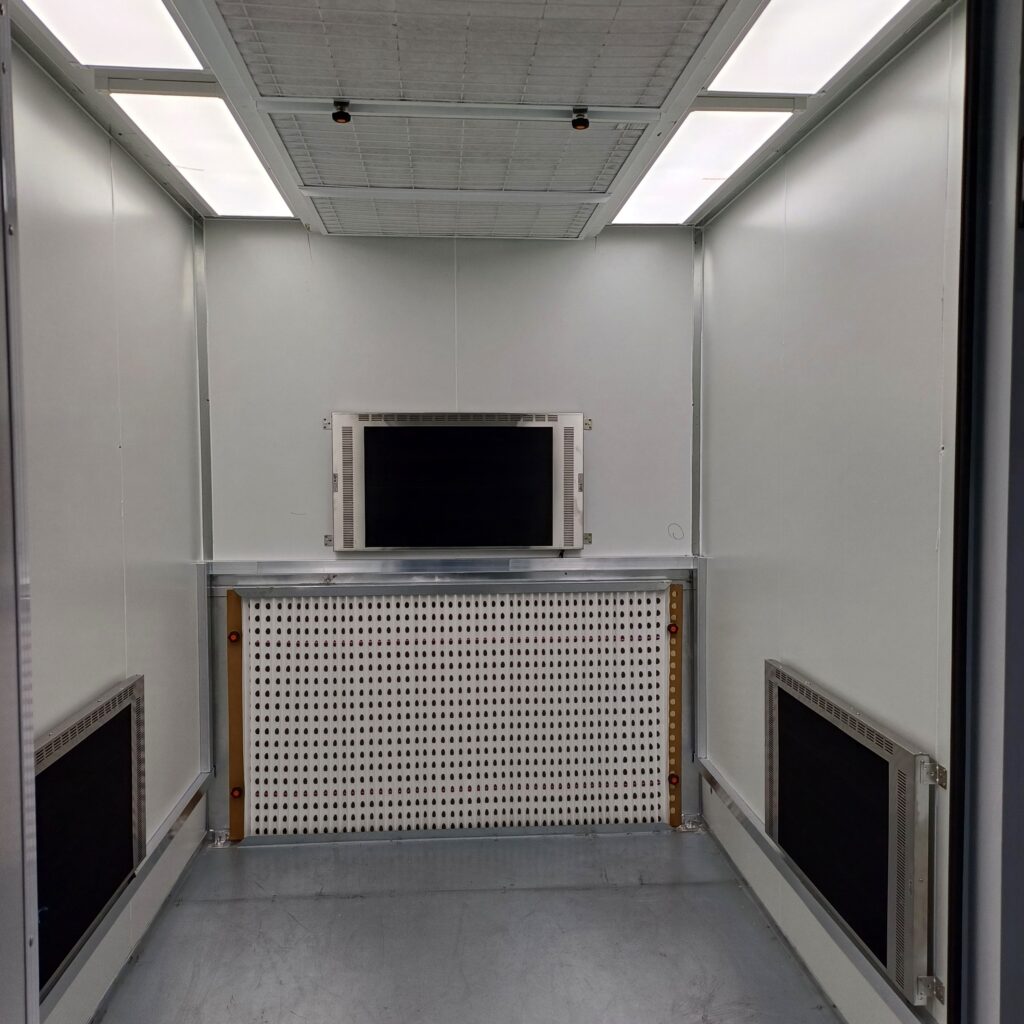

이번 창원 현장은 도장 공간 안에 측면배기 시스템과 와이드 히터, 조명 및 천정 필터를 함께 구성한 사례입니다.
각 설비의 위치는 작업자의 이동 공간과 제품의 도장·건조 조건을 기준으로 검토하고, 배기 경로는 외부 덕트와 집진시설까지 연결해 계획했습니다.

설비 운전과 유지관리를 위해서는 필터 교체 공간, 덕트 연결 상태 및 제어 기능도 함께 살펴야 합니다.
설치를 계획할 때에는 실제 도장 공정과 배출시설·방지시설 구성에 따른
인허가 검토 필요 여부도 별도로 확인합니다.

도장부스 설치사례 더 보기 →

창원 반도체 펌프 제조업체 도장부스 설치 FAQ

01. 이번 반도체 펌프 제조현장에서는 어떤 조건을 먼저 검토했나요?

현장 실측을 바탕으로 작업 동선과 도장 위치, 공기 흐름 및 배기 방향을 검토했습니다.
조명과 와이드 히터의 배치도 함께 계획해 도장과 후속 건조에 필요한 공간을 구성했습니다.

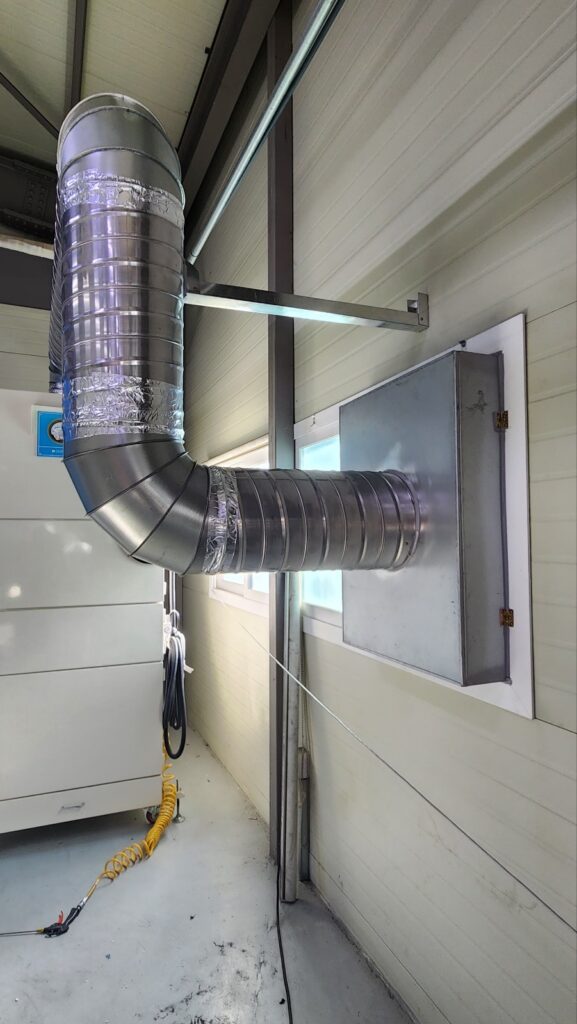

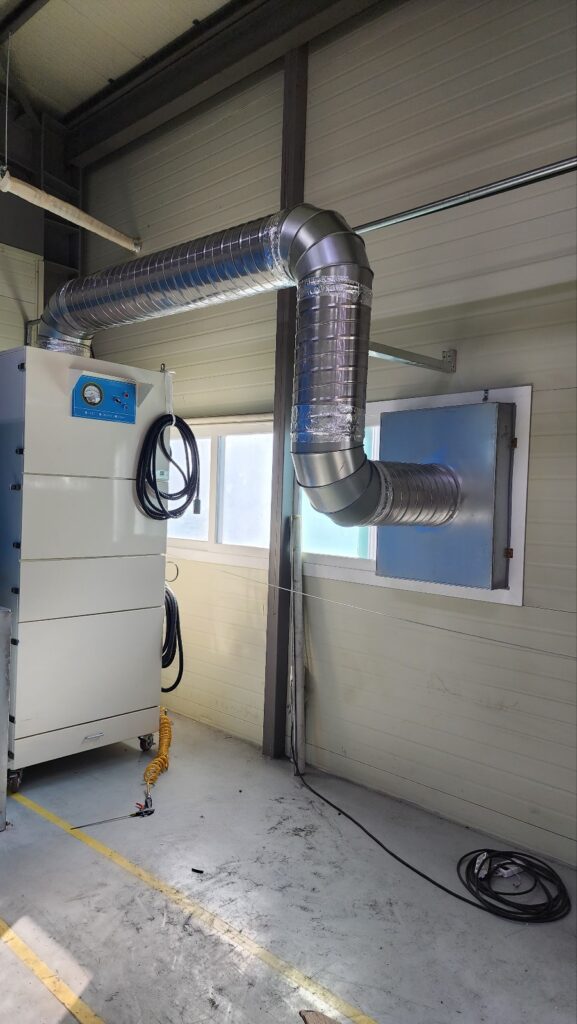

02. 이번 현장의 측면배기와 집진시설은 어떻게 연결했나요?

내부 양측면 배기 라인에서 덕트를 거쳐 집진시설로 이어지도록 구성했습니다. 덕트 길이와 굴곡, 연결 각도를 검토하고 집진시설에는 2단계 여과 구성을 적용했습니다.

03. 와이드 히터도 도장부스 내부에 설치했나요?

도장 후 건조에 활용할 와이드 히터를 내부에 적용했습니다.
실제 온도와 운전 조건은 사용하는 도료와 작업물 특성에 맞춰 설정해야 합니다.

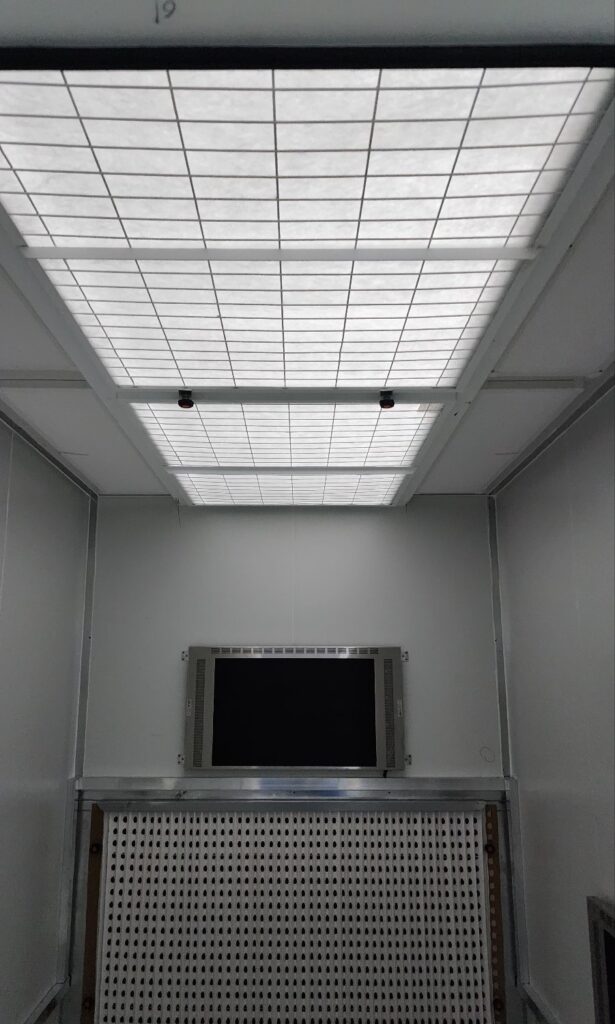

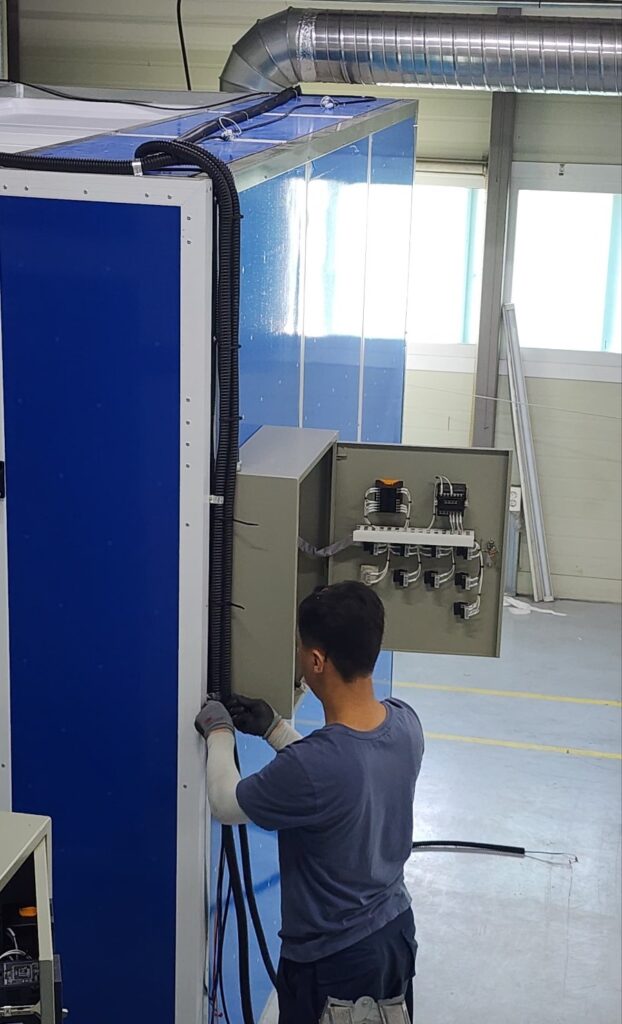

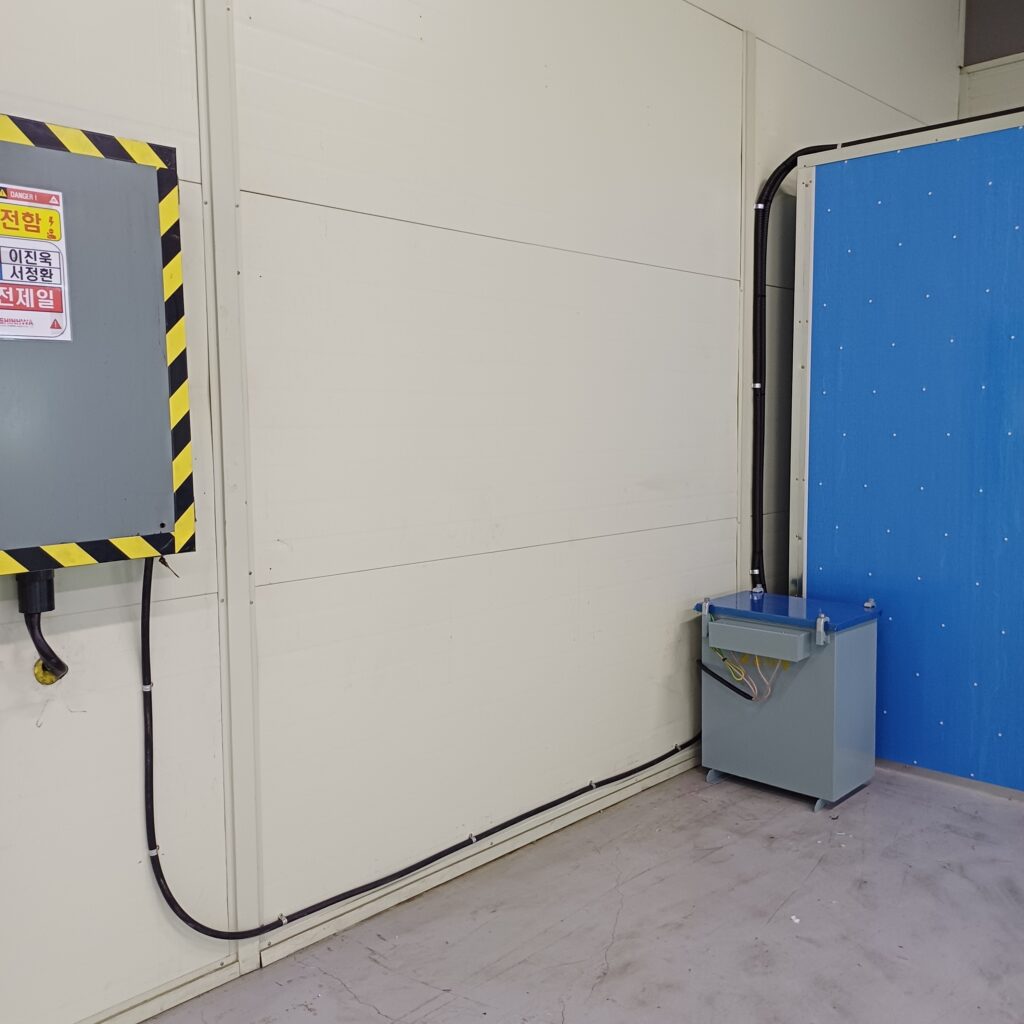

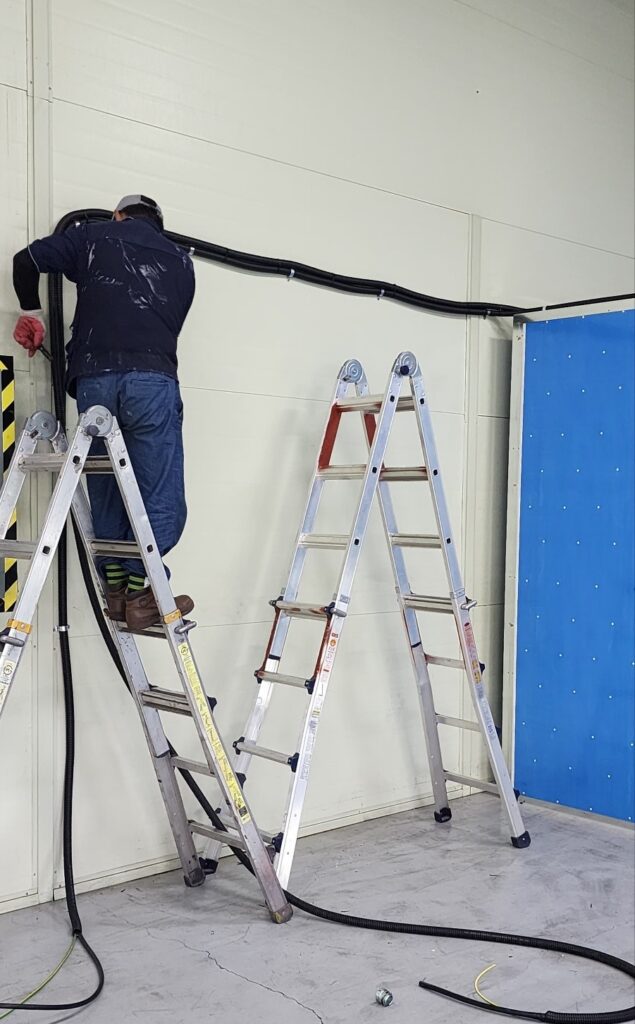

04. 천정 필터와 전기 제어 구성은 어떻게 적용했나요?

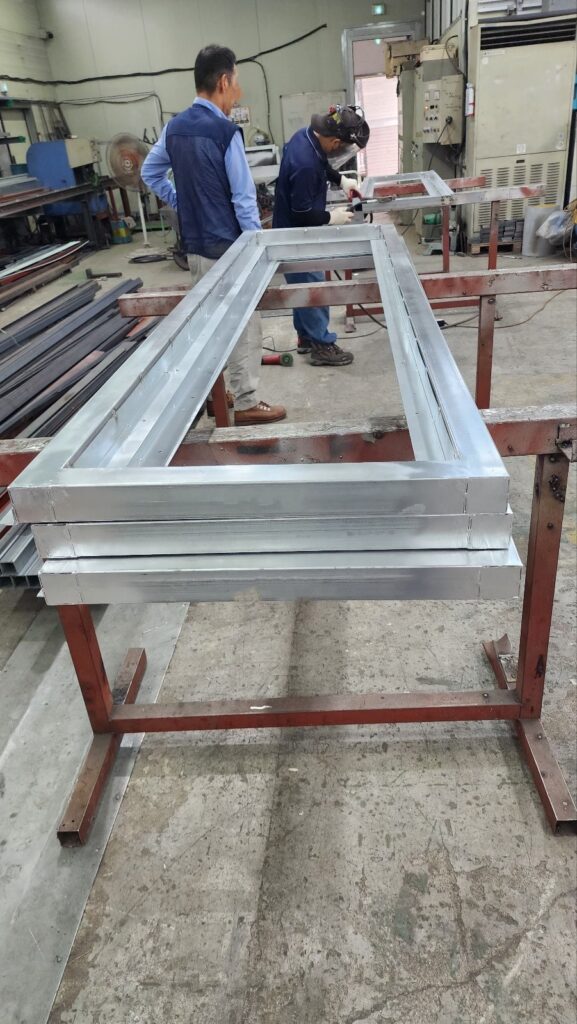

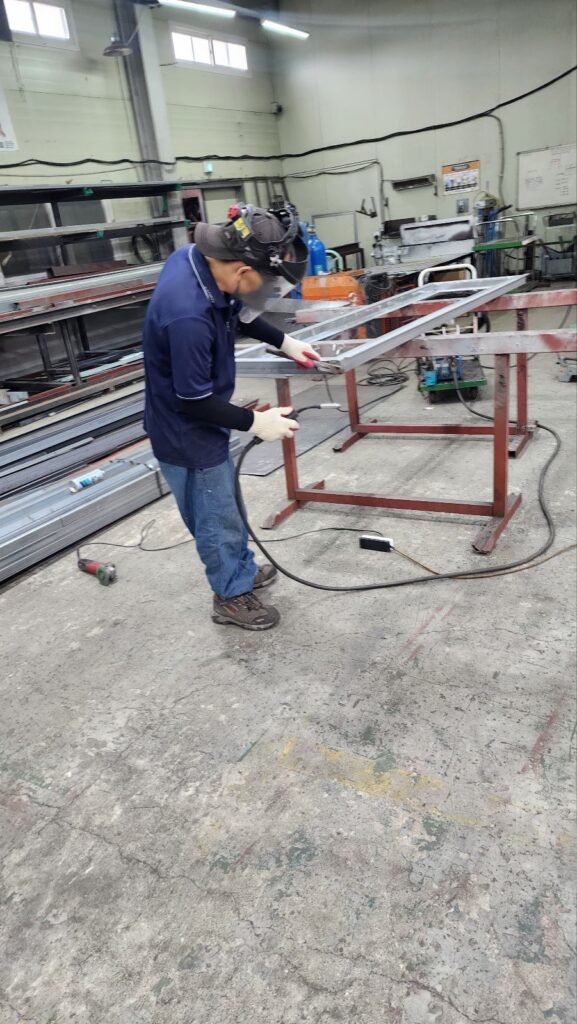

자체 제작한 천정 필터 프레임에 탈착 가능한 필터를 적용했습니다.

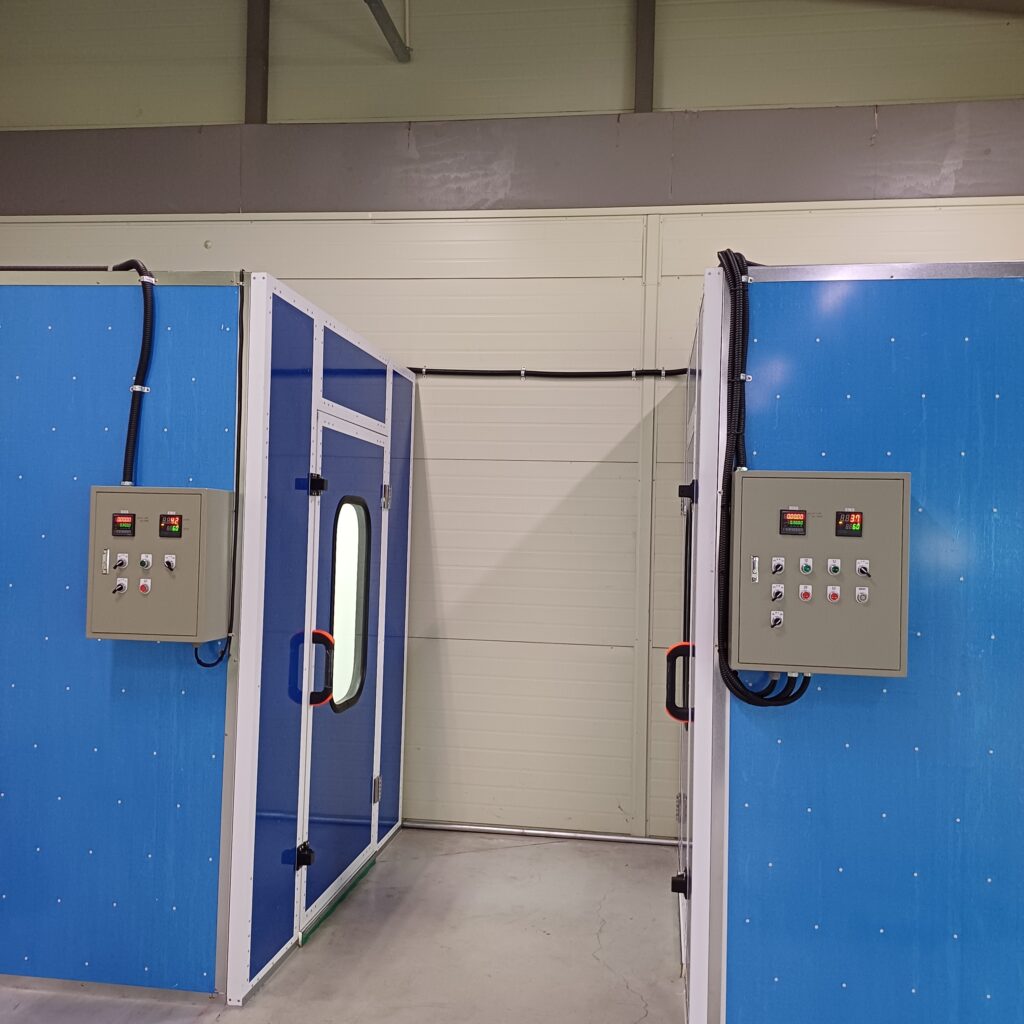

히터와 조명 회로는 분리하고 제어반에는 온도·조명·배기 제어 기능을 통합했습니다.

05. 도장부스 설치 계획에 인허가 검토도 포함해야 하나요?

실제 도장 공정과 배출시설·방지시설 구성에 따라 검토가 필요한 경우가 있습니다.
적용 조건은 현장별로 확인하고 설비 제작 전에 필요한 시설 구성을 함께 검토합니다.
