현장 설계 포인트

바닥과 골조를 기준으로 외벽·천정·배기 경로를 함께 구성했습니다.

스포츠용품 도장부스는 기초 구조와 공기 흐름을 함께 계획합니다

작업 동선에 맞춘 구조에서 천정 필터·측면배기·덕트까지 연결

스포츠용품 제조현장의 도장부스는 제품 크기와 작업 방식, 작업자가 이동할 공간을 기준으로 구조를 계획해야 합니다. 이번 현장은 바닥 수평과 골조 체결을 확인한 뒤 외벽과 천정을 구성하고, 상부 공기 공급에서 측면배기와 덕트로 이어지는 경로를 함께 검토했습니다.

배기 경로와 필요한 집진시설은 실제 도장 공정에 맞춰 검토하며,
측면배기 구조만으로 모든 오염물질의 처리 성능을 판단할 수는 없습니다.
설치 계획 단계에서는 사용하는 도료와 작업 조건, 배출시설·방지시설 구성에 따른 인허가 검토 필요 여부도 함께 확인합니다.

도장부스 설치사례 더 보기 →

김포 스포츠용품 제조업체 도장부스 설치 FAQ

01. 스포츠용품 제조현장에서 먼저 검토할 조건은 무엇인가요?

제품 크기와 도장 방식, 작업 동선 및 설치 공간을 먼저 확인합니다.
이번 김포 현장은 현장 실측을 바탕으로 기초 바닥과 프레임, 배기 경로를 함께 계획했습니다.

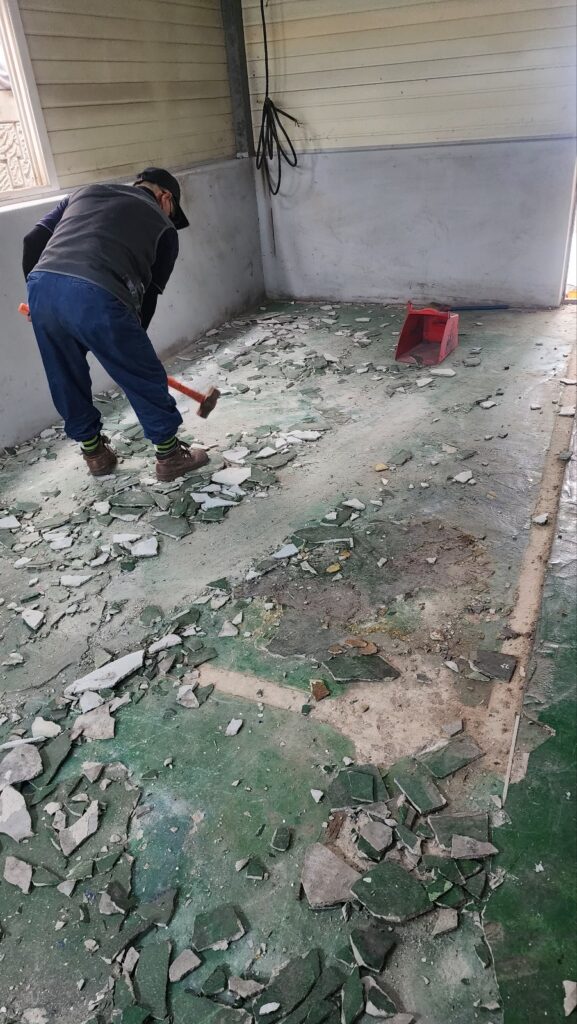

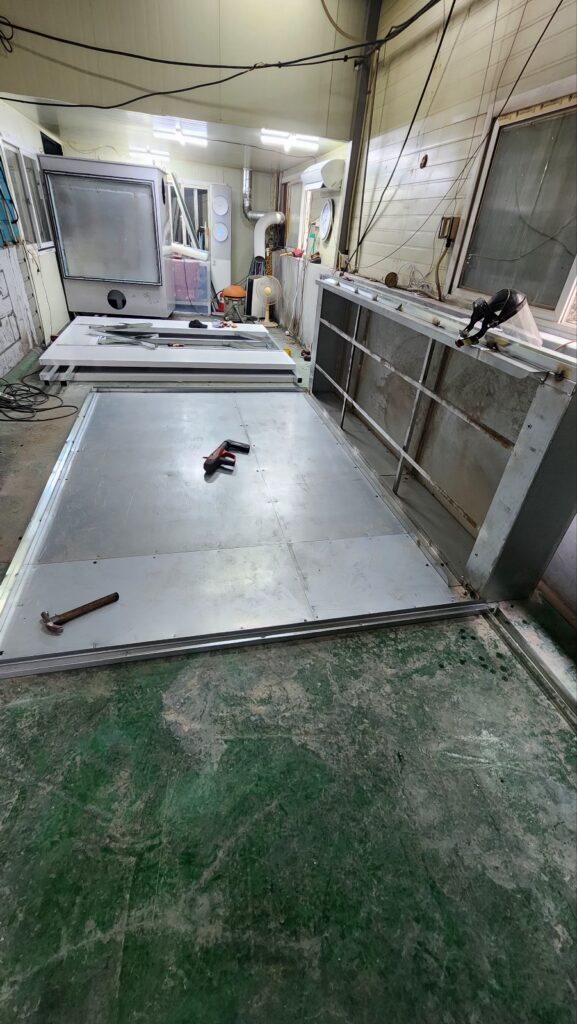

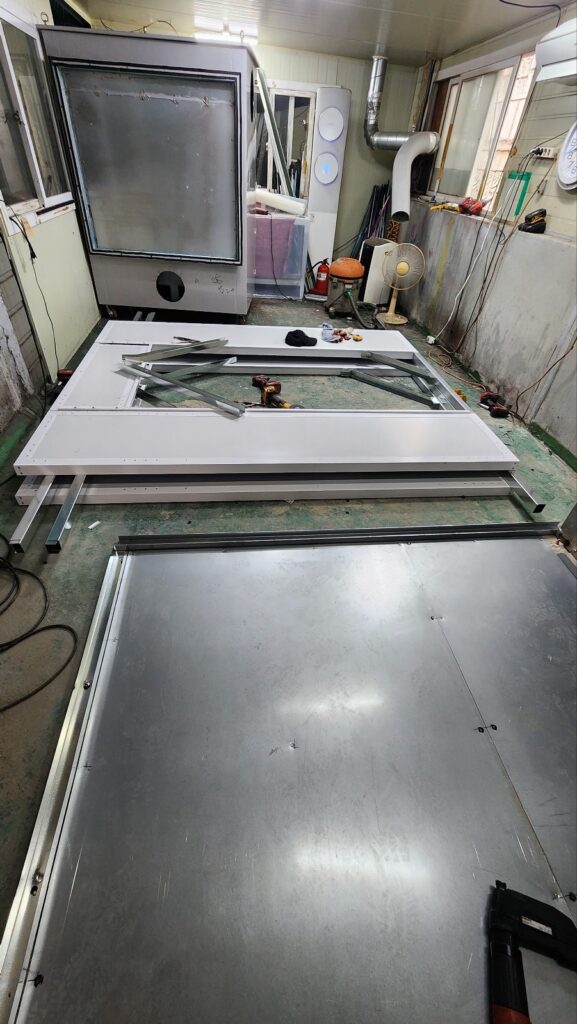

02. 이번 김포 현장에서 바닥과 골조는 어떻게 시공했나요?

콘크리트 보강과 수평 정렬로 설치 기준면을 잡았습니다.
골조에는 용접과 볼트 체결을 병행하고 기초 하중 분산을 위한 플레이트 보강을 적용했습니다.

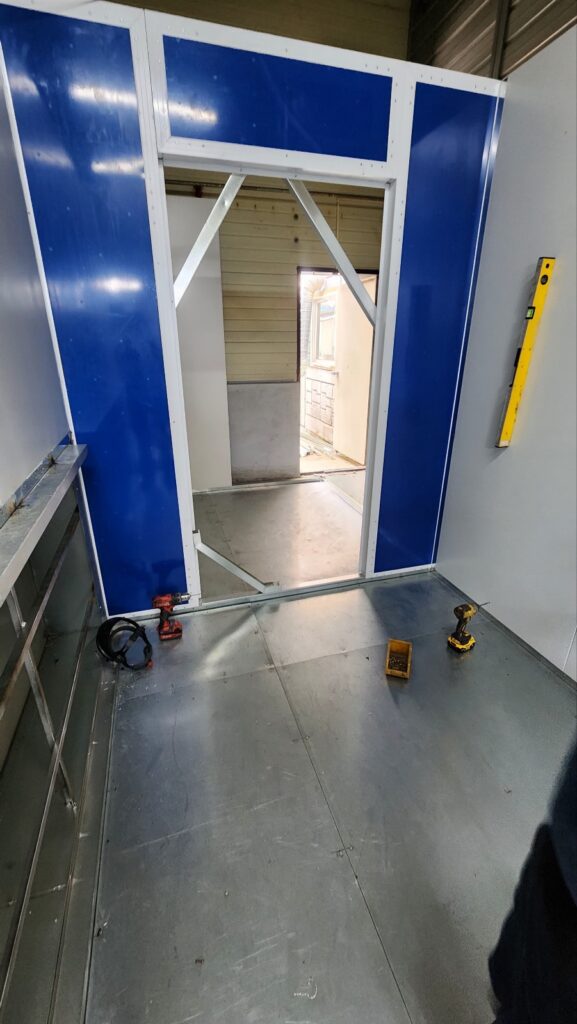

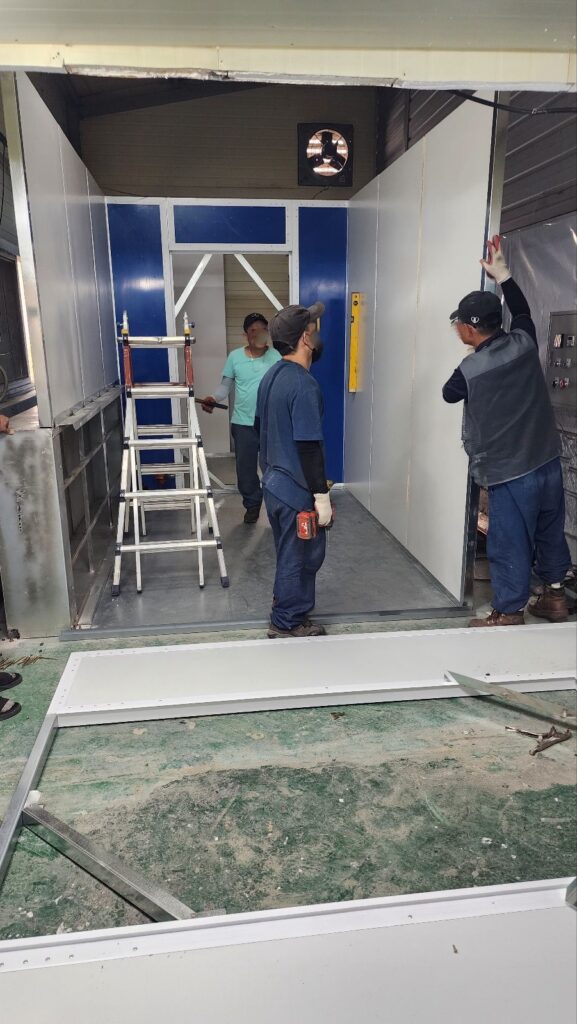

03. 외벽 패널은 현장 크기에 맞춰 설치했나요?

실측 치수에 맞춰 강판 패널을 재단해 설치했습니다.
패널 체결부에는 이중 실링을 적용하고 모서리 보강과 단열재 삽입으로 외벽 구조를 구성했습니다.

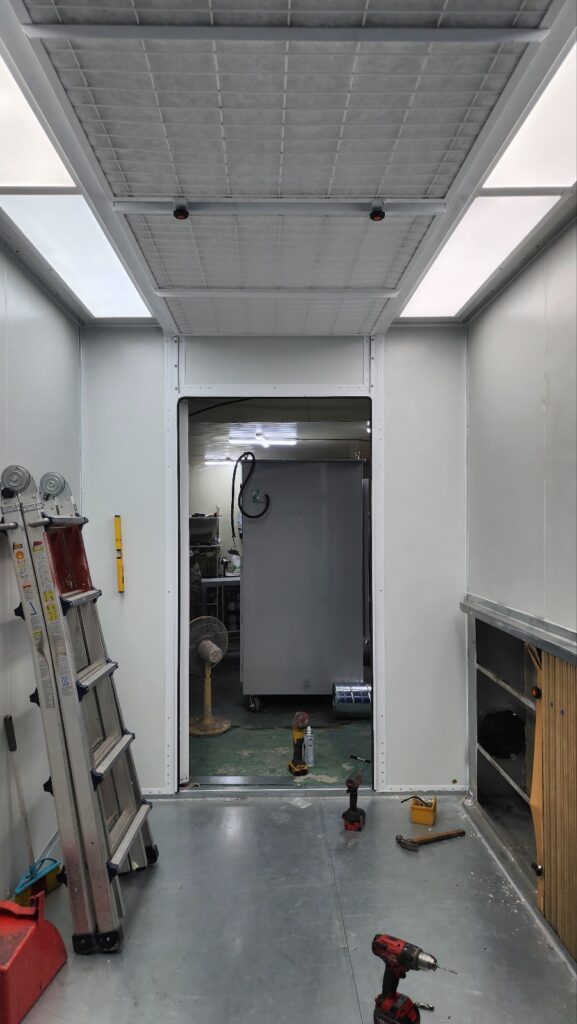

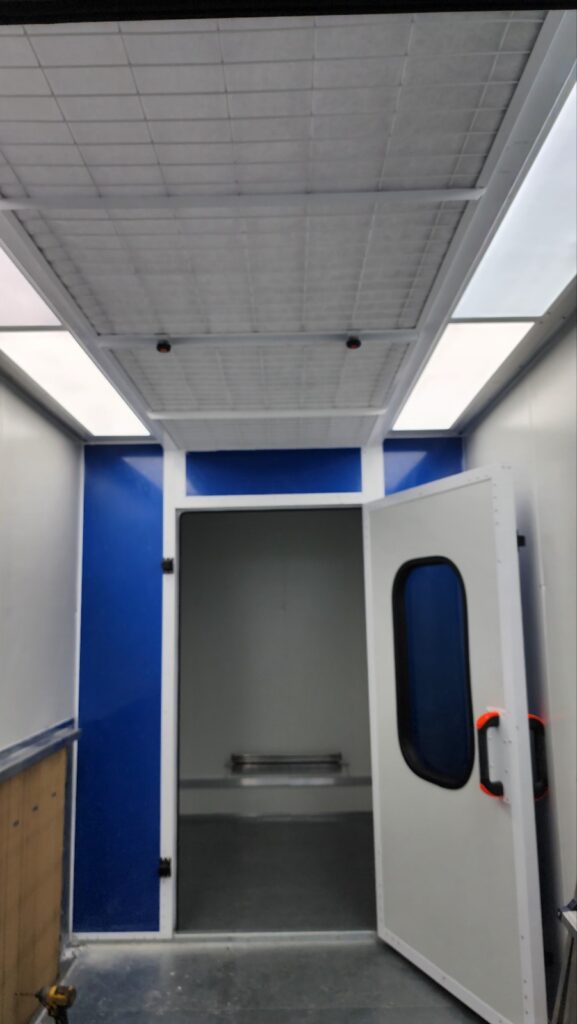

04. 천정 필터 프레임과 측면배기는 어떻게 구성했나요?

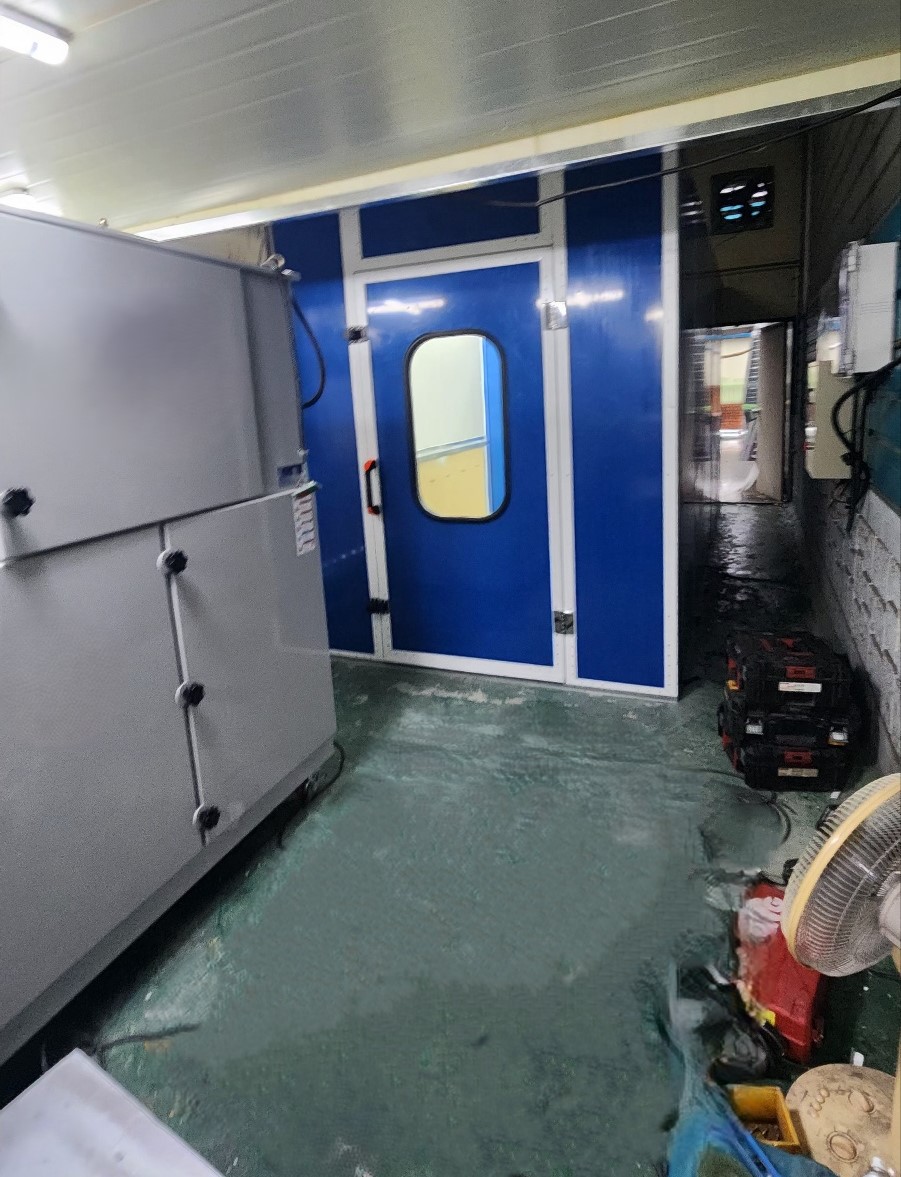

자체 제작한 천정 필터 프레임으로 상부 공기 공급 구조를 구성하고 특허 기반 측면배기 시스템을 적용했습니다. 본체 구조 완성 후 덕트를 연결하고 연결부와 시스템 상태를 점검했습니다.

05. 도장부스 설치 전에 인허가도 검토해야 하나요?

실제 도장 공정과 배출시설·방지시설 구성에 따라 검토가 필요한 경우가 있습니다. 현장별 적용 조건을 확인하고 필요한 집진시설과 배기시설 구성을 설비 제작 전에 함께 검토합니다.
