1. 설치 위치 설정과 벽체 보강

도장 공간의 기본 구조 구성

도장부스가 들어설 위치를 잡고 벽체를 세우는 작업부터 진행했습니다.
작업장 안에서 설비가 차지할 범위와 주변 공간을 고려하며 기본 구조를 구성했습니다.

벽체의 테두리 부분에는 보강 작업을 진행했습니다.
패널을 세우는 것에 더해 연결부와 가장자리의 구조를 함께 정리하며
이후 측면후드와 천정 시공으로 이어질 공간을 마련했습니다.

2. 측면후드 방식의 배기 구조 설치

작업 공간에 맞춰 후드와 내부 구조 설계

이번 현장은 측면후드를 통해 배출되도록 설계했습니다. 바닥 아래에 배기 공간을 만드는 방식과 달리 측면에
후드를 구성하는 방식으로, 설치 공간과 작업 조건을 함께 반영했습니다.

측면후드의 공기 흐름은 후드의 위치와 내부 구조, 연결되는 배기시설 등 여러 조건의 영향을 받습니다.
니어스는 후드 내부 구성을 함께 설계해 적용했으며, 배기 성능은 실제 설비 구성과 운전 조건을 바탕으로
검토해야 합니다.

측면후드는 바닥 굴착이나 매립 공사를 줄이고자 할 때 검토할 수 있습니다. 다만 협소한 공간이라도 모두
같은 방식으로 설치할 수 있는 것은 아니므로 작업물의 크기, 이동 동선과 유지관리 공간을 함께 확인해 배치를 계획합니다.

3. 천정 필터 프레임과 필터 설치

유입 공기를 고려한 상부 구성

벽체와 측면후드 시공에 이어 천정 공사를 진행했습니다. 천정 중앙에는 필터 프레임과 필터를 장착해 내부로
들어오는 공기의 여과를 고려한 구성을 적용했습니다.

천정 필터는 설치 위치뿐 아니라 점검과 교체를 위한 접근 조건도 함께 살펴야 합니다.
제거할 수 있는 물질과 여과 성능은 필터 사양에 따라 달라지므로 실제 작업 환경과 사용하는 필터의 조건을
기준으로 관리합니다.

4. 도장 공간과 건조 공간 분리

공정에 따라 내부 구획 구성

내부는 한쪽에서 도장하고 다른 쪽에서 건조할 수 있도록 공간을 나누었습니다. 작업 단계에 따라 사용할 구역을
구분해 한정된 설치 공간 안에 두 공정의 자리를 마련했습니다.

공간을 구획할 때는 각 구역의 면적뿐 아니라 도장한 작업물을 건조 구역으로 옮기는 경로도 함께 살펴야 합니다.
이번 현장은 도장과 건조를 나눠 사용할 수 있는 구조를 구성한 사례입니다.

각 구역의 실제 운전 방식은 사용하는 도료와 건조 조건, 환기 및 배기 구성에 맞춰 정해야 합니다.
구역 분리는 작업 공정을 정리하는 요소이며, 운전 조건까지 함께 검토해 설비를 활용하는 것이 중요합니다.

5. 슬라이딩 도어 시공

출입 동선과 문 이동 공간을 함께 고려

출입부에는 슬라이딩 도어를 설치했습니다.
도어의 개폐 방식과 주변 공간을 함께 고려해 내부 구획에 맞는 출입 구성을 마무리했습니다.

슬라이딩 도어는 문이 옆으로 이동하는 공간을 확보해야 합니다.
작업물의 반입 크기와 출입 빈도, 주변 설비와의 간섭을 함께 검토하면 현장에 맞는 도어 구성과 작업 동선을
계획할 수 있습니다.

6. 여주 공구함 제작업체 설치 완료

측면후드부터 내부 구획과 도어까지 구성

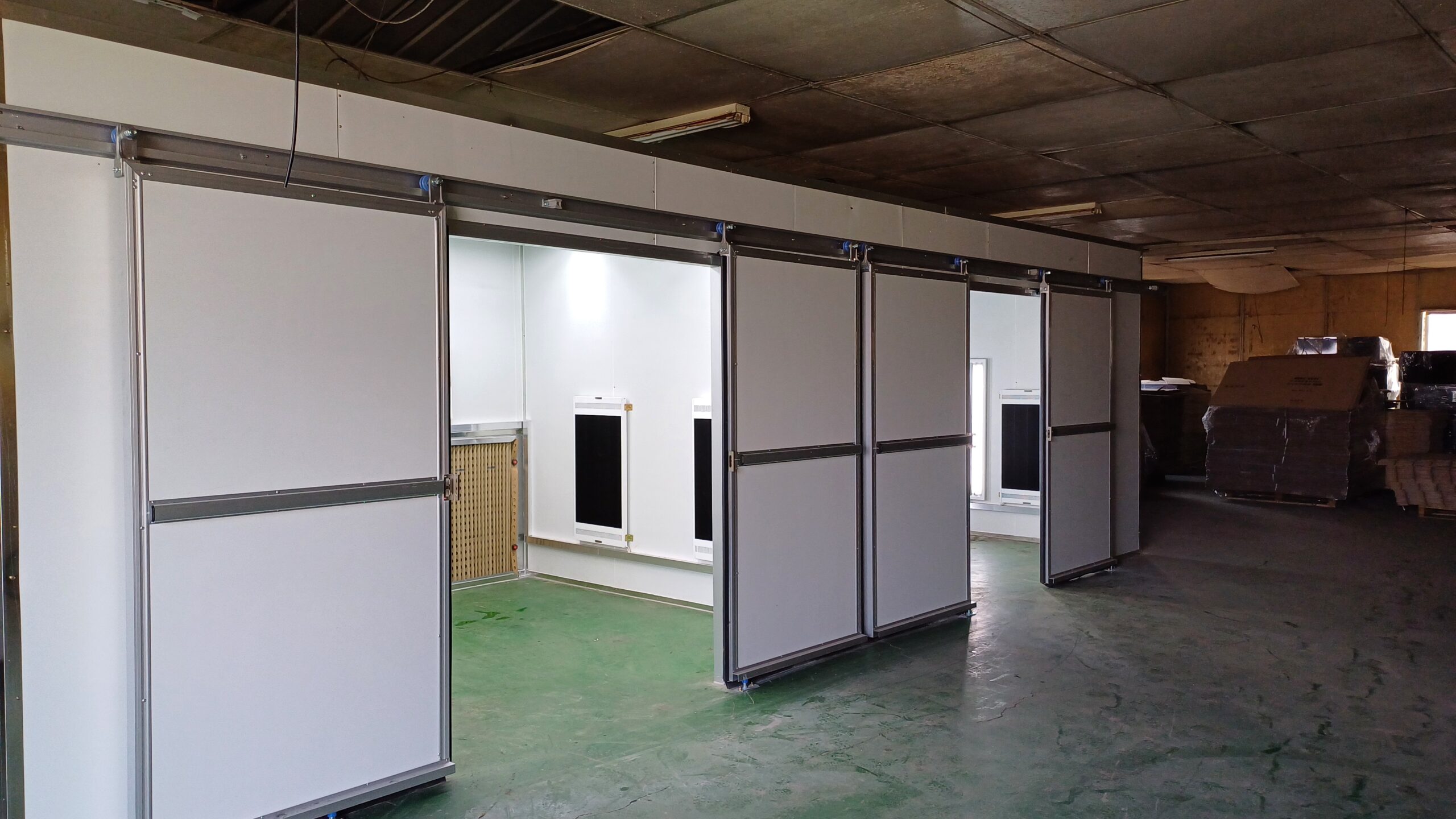

벽체 보강, 측면후드 설치, 천정 필터와 내부 구획, 슬라이딩 도어 시공을 마무리한 모습입니다.
작업 용도와 설치 공간에 맞춰 도장부스의 구조와 설비를 함께 구성했습니다.

이번 여주 현장의 핵심은 도장과 건조 공간을 나누면서 측면 배기 구조와 출입 방식을 함께 계획한 점입니다.
니어스는 현장 조건에 맞춰 각 구성 요소를 연결해 작업 공간을 완성했습니다.
