1. 자체공장 제작 후 도장부스와 건조실 배치

현장 작업 범위를 고려한 사전 제작

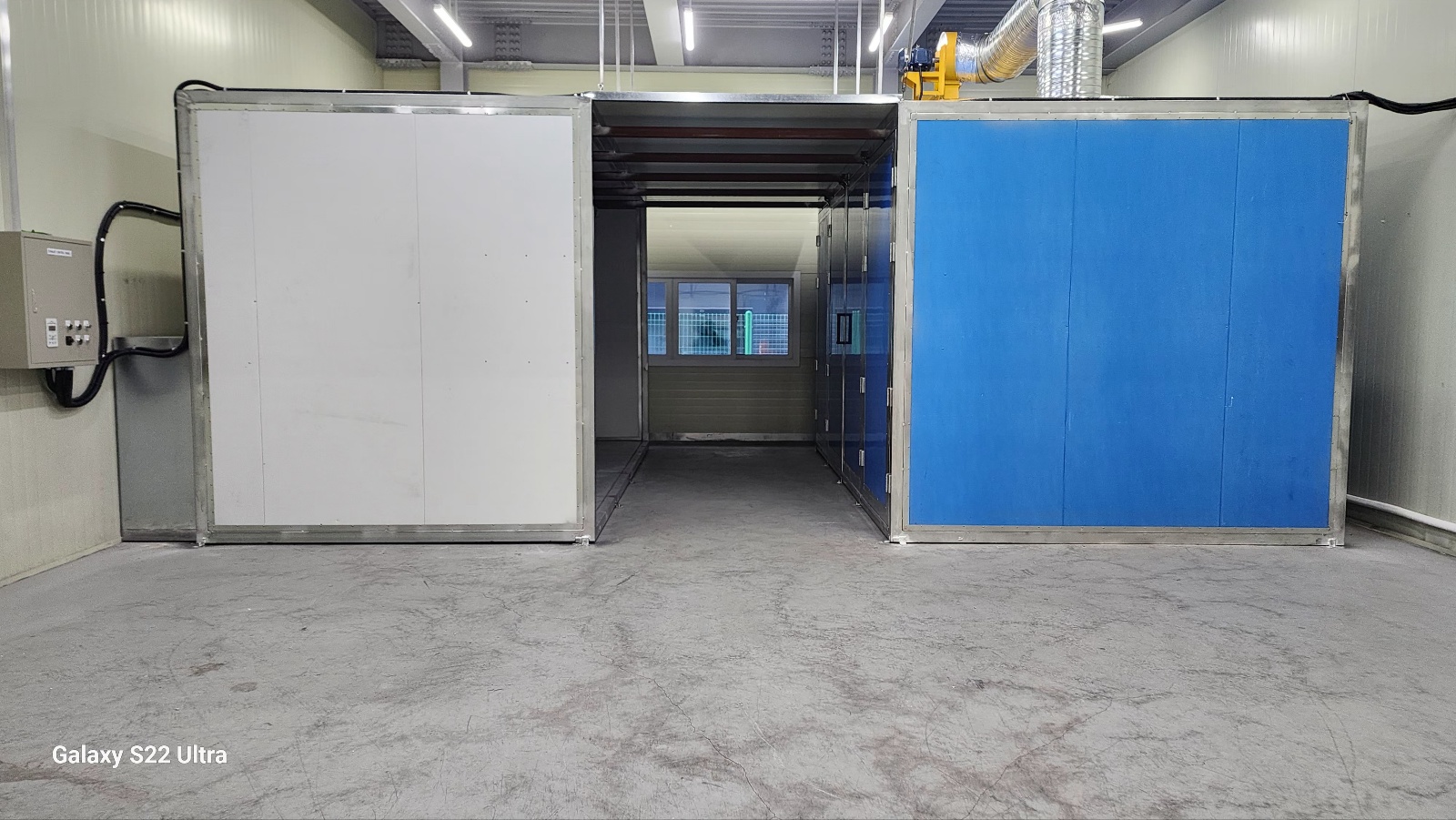

니어스 공장에서 제작을 마친 도장부스와 건조실을 현장 설치 위치로 옮겼습니다. 왼쪽은 도장, 오른쪽은 건조를 담당하도록 배치했으며 건조실은 버너를 사용하는 구성으로 계획했습니다.

설치 공간이 한정되거나 현장 제작이 어려운 조건에서는 공장에서 주요 제작을 마친 뒤 반입하는 방식을 검토할 수 있습니다. 이번 현장도 공장 제작과 현장 배치를 연결해 두 작업 공간을 구성했습니다.

사전 제작은 설비가 들어갈 위치뿐 아니라 운송과 반입 조건을 함께 살펴야 하는 방식입니다.
출입구 크기와 이동 경로, 최종 배치 공간을 검토하고 현장에서 필요한 연결 작업으로 이어질 수 있도록 계획합니다.

2. 도장실과 건조실을 연결하는 상부 레일 설치

무게가 있는 작업물의 이동을 고려한 구성

도장 작업을 마친 제품을 건조실로 옮길 수 있도록 상부에 레일을 설치했습니다.
제품의 무게로 인해 두 공간 사이의 이동이 쉽지 않다고 판단해 고객과 협의한 뒤 적용한 구조입니다.

도장과 건조를 위한 공간이 나란히 있어도 작업물을 옮기는 방법이 정리되지 않으면 공정 사이에 불편이 생길 수 있습니다. 이번 현장에서는 상부 레일을 이용하는 경로를 만들어 두 작업실을 연결했습니다.

레일을 계획할 때에는 작업물의 무게와 크기, 이동 범위, 지지 구조와 주변 설비의 간섭을 함께 검토해야 합니다.
구체적인 허용 하중과 운전 조건은 개별 설계에 따라 확인하며, 이번 사례에서는 제품 이동 요구를 반영해 레일을 구성했습니다.

3. 두 작업실 사이의 연결 공간과 건조실 문 구성

도장 후 건조 공정으로 이어지는 동선

도장실에서 건조실을 바라본 모습과 반대 방향에서 바라본 모습입니다.
상부 레일을 따라 작업물을 옮길 수 있는 연결 구조를 구성해 도장 이후 건조 공정으로 이어지도록 했습니다.

건조실에는 사용하지 않을 때 닫을 수 있는 문을 적용했습니다.
각 공간을 구분하면서 필요할 때 작업물을 이동할 수 있도록 출입 및 연결 관계를 함께 계획한 부분입니다.

건조실의 실제 운전은 사용하는 도료와 작업물, 건조 조건 및 설비 사양에 맞춰 이루어져야 합니다.
문을 여닫는 방식과 작업물 반입 순서도 해당 운전 조건과 함께 검토해 사용하는 것이 중요합니다.

4. 대전 과학기기 제조업체 설치 완료

도장·건조 공간과 이동 설비를 함께 구성

도장부스와 버너 건조실, 상부 레일 연결을 마무리한 모습입니다. 한정된 공간 안에서 도장과 건조의 자리를 나누고 두 공정 사이의 작업물 이동까지 함께 구성했습니다.

이번 현장은 설비 두 대를 배치하는 데 더해 실제 제품이 이동하는 흐름을 설계에 반영한 사례입니다.
니어스는 자체공장 제작과 현장 설치를 연결해 고객의 작업 방식에 맞는 도장·건조 공간을 마련했습니다.
