현장 설계 포인트

내장재의 형상과 이동 동선에 맞춰 구조와 배기 경로를 설계했습니다.

자동차 내장재 도장부스는 작업물 배치와 배기 경로를 함께 검토합니다

다양한 형상의 제품에 맞춰 작업 공간과 내부 설비 연결

자동차 내장재는 제품마다 크기와 형상이 달라 도장할 면과 작업자의 접근 방향도 함께 살펴야 합니다.
작업물의 최대 크기와 이동 경로를 먼저 확인하고 측면배기 위치, 조명 배치, 필터 교체 공간을 계획하면
실제 제조공정에 맞는 구성을 정할 수 있습니다.

배기시설 덕트는 길이와 굴곡, 연결 위치가 공기 흐름에 영향을 줄 수 있으므로 도장부스 본체와 함께 검토합니다. 인허가 검토가 필요한 현장은 설비 제작 전에 도장 공정과 배출시설·방지시설 구성 등 현장별 적용 조건을 확인해야 합니다.

도장부스 설치사례 더 보기 →

아산 자동차 내장재 제조업체 도장부스 설치 FAQ

01. 자동차 내장재 제조현장에서 먼저 확인한 조건은 무엇인가요?

제품 크기와 형상, 이동 방향, 작업자가 접근할 공간을 먼저 확인했습니다.
이번 아산 현장은 전기 배선과 덕트 경로도 함께 살펴 설치 위치와 도장부스 규격을 구성했습니다.

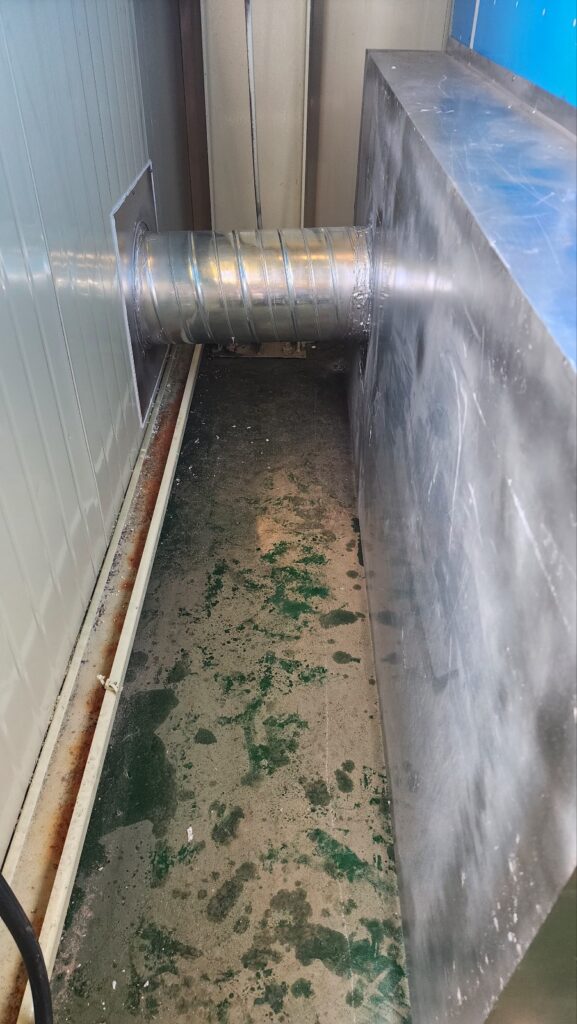

02. 이번 현장에 적용한 측면배기 시스템은 어떻게 구성했나요?

특허 기반 측면배기 시스템을 적용하고 작업물 형상과 실제 도장 위치에 맞춰 배기시설 연결 조건을 검토했습니다. 미스트와 분진이 측면 배기시설 방향으로 이동하도록 공기 흐름을 고려했습니다.

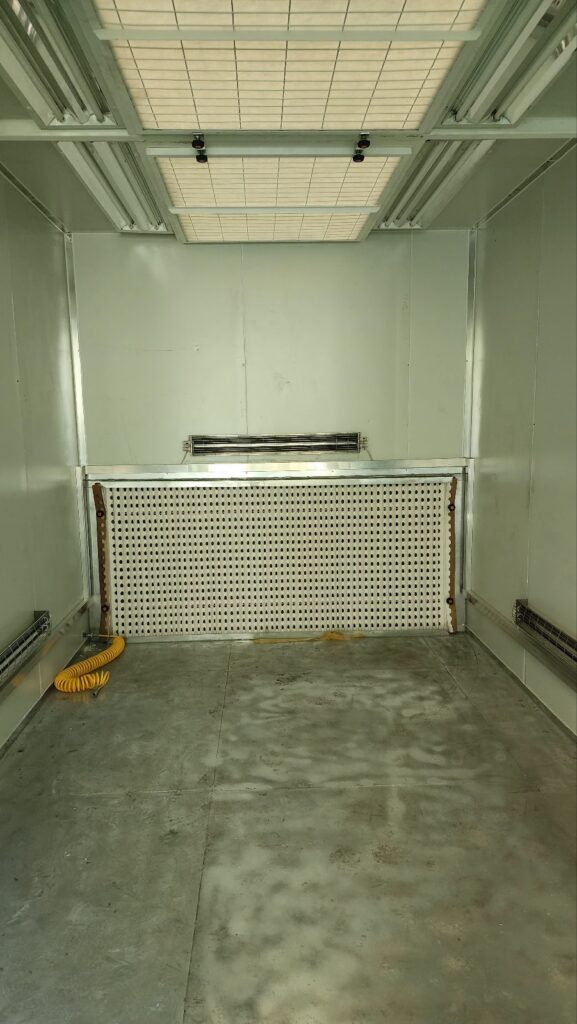

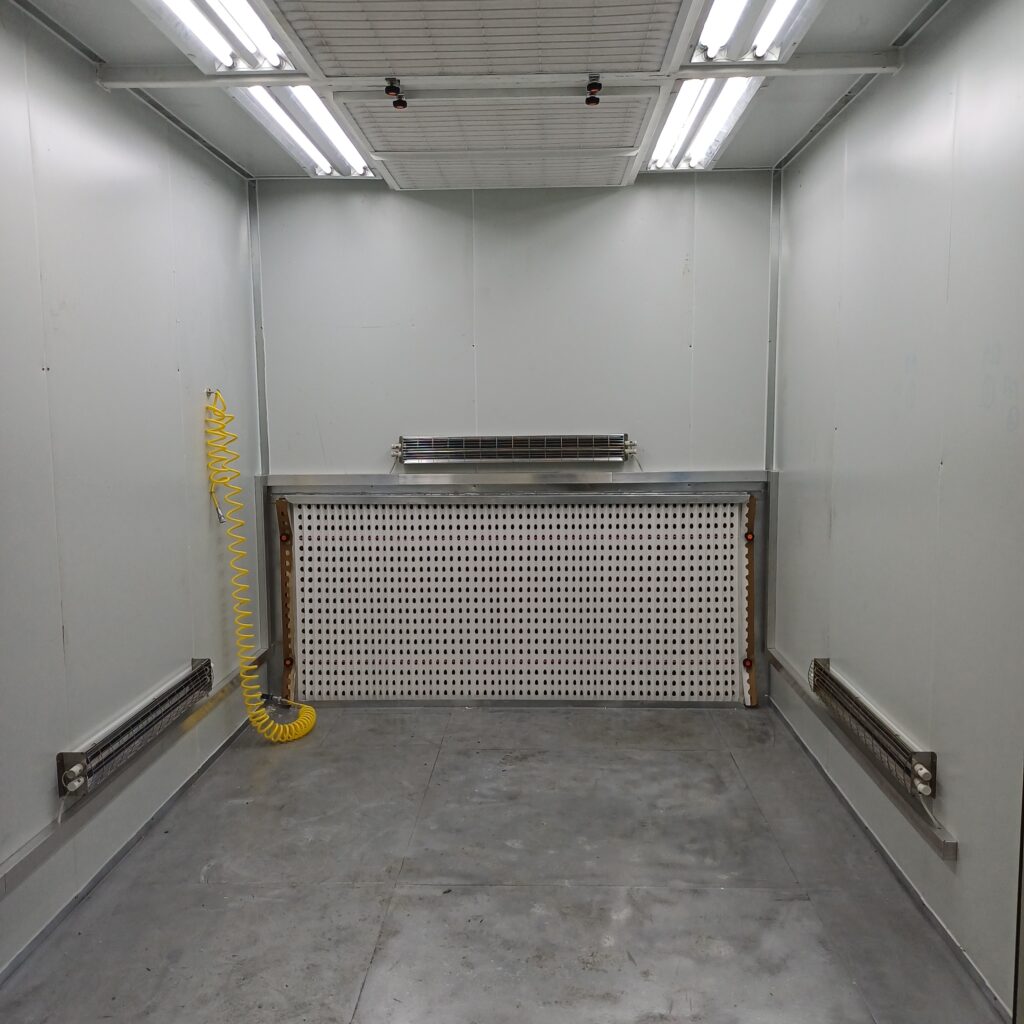

03. 자동차 내장재 도장면을 확인하기 위한 조명도 설치했나요?

내부에 고조도 조명을 적용해 작업자가 표면 상태와 색상을 확인할 수 있도록 구성했습니다.
작업물 형상과 실제 도장 위치를 기준으로 조명 배치를 검토했습니다.

04. 천정 필터 프레임과 덕트는 어떤 기준으로 배치했나요?

천정 필터 프레임은 필터 교체와 유지관리 동선을 고려했습니다. 배기시설 덕트는 현장 구조와 연결 위치를 기준으로 길이와 굴곡, 연결부를 함께 검토해 시공했습니다.

05. 제조업체 도장부스 설치 시 인허가도 확인해야 하나요?

도장 공정과 배출시설·방지시설 구성에 따라 인허가 검토가 필요한 경우가 있습니다. 해당 현장은 설비 제작 전에 적용 조건을 확인하고 필요한 집진시설과 배기시설 구성을 함께 검토하는 것이 좋습니다.
